電動葫蘆電機型號解讀：

ZD、ZDY代表錐形轉子制動三相異步電動機；

第一位數字代表機座號；

第二位數字代表鐵心長度；

第三位數字代表電機極數；

第四位數字代表電機功率（KW）。

LD型：電動葫蘆小車在主梁下翼緣運行，電動葫蘆布置在主梁下方的橋式起重機; n0 ]: a3 i! b, u+ s; \# d/ F+ l 。

LDP：LDT型電動單梁起重機是在80年代末開發研制的，配用引進德國葫蘆（AS葫蘆）和角形小車，采用焊接箱形主梁，小車軌道布置于主梁的腹板上面和側面。

在 JB/T1306-1994標準中定名為LDP

4 l# ]7 t9 r& R# x8 N- ? LDC：LDC型電動單梁起重機也是采用焊接箱形主梁，但下翼緣板較寬較厚，葫蘆直接運行于下翼緣板上。CXT型電動單梁起重機均屬此種型式。

7 Y/ U# N( R1 t3 v+ ^8 M

LDA ：LDA是LD型的改進型（JB/T1306），MH為電動葫蘆門式起重機（JB/T5663.2），LH為電動葫蘆橋式起重機（JB/T3695）。

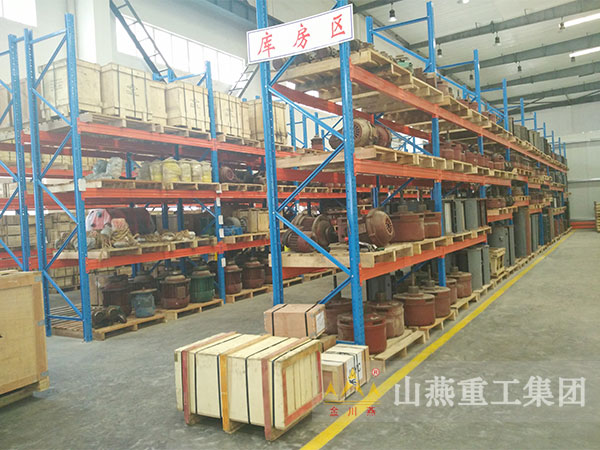

電動葫蘆電機

什么是電動葫蘆？

電動葫蘆是一種特種起重設備，安裝于天車、龍門吊之上，電動葫蘆具有體積小，自重輕，操作簡單，使用方便等特點，用于工礦企業，倉儲碼頭等場所。

電動葫蘆起重量一般為 0.1～80噸，起升高度為3～30米。由電動機、傳動機構和卷筒或鏈輪組成，分為鋼絲繩電動葫蘆和環鏈電動葫蘆兩種。其中環鏈電動葫蘆分為進口和國產兩種；鋼絲繩電動葫蘆分單速提升、雙速提升；微型電動葫蘆、卷揚機、多功能提升機。

電動葫蘆電機運行原理：

吊運的物品此時處于自由落體狀態，這時候加速時很快的，很快就能帶動轉子超過額定轉速。一旦處于再生制動狀態，就馬上會減速，然后達到一個平衡點，吊運的物品會以這個平衡點的速度下降。

此時電動機運行于第四象限，轉矩和轉速方向相反（一般電機運行于第一象限，轉矩與轉速方向相同）。

有一種說法是：下降時，電機轉速超過同步轉速3%，此時產生的制動力矩與吊運物重力矩平衡，吊運物由此勻速下降。 而上升時，電機轉速低于同步轉速3%。

起重機在最后一檔下放重物時，是處在再生發電制動工作狀態的。這個時候電動機下降的速度是最小的，也是最穩定的速度。 再生發電狀態實質是電機轉子被載荷帶動運轉，當轉子速度超過同步轉速時才能出現再生發電制動狀態，這么說來，下降時的速度豈不是超過了正常上升時的速度，或者說超過了額定速度了？當然是不會的，因?yàn)殡妱?dòng)機處于再生發電制動狀態的話，定子旋轉磁場切割轉子導體的方向和電動方向相反，則電磁力矩的方向也和電動狀態相反，電磁力矩的方向和電動機的旋轉方向相反，也就是說，此時電磁力矩是制動力矩。再生發電狀態電機轉子轉速要比同步轉速高，，也只有超過同步轉速，才能出現再生發電制動，再生發電制動缺點是不能制停。
